Kleurrijke vangst//Colourful catch

Alhoewel de Noordzee een bak met grijs water kan lijken als je vanaf het strand kijkt, kan het onder water kleurrijk zijn. We schreven er al eerder over in deze blog, bijv Beam Trawl Survey: Variatie in vormen en kleuren // Variety in shapes and colours. Afgelopen week hadden we weer een heel kleurrijke vangst (55°30'NB; 000°30'WL), met heel veel heremietkreeften Pagurus prideaux en bijbehorende anemoon Calliactis palliata. Deze twee soorten leven in symbiose, zie o.a. Nature Today | Nieuwe heremietkreeft en anemoon in Oosterschelde: schoolvoorbeeld van symbiose

Although the North Sea may look like a mass of greyish water when one looks at it from the shore, under water it may be quite colourful. We wrote about this earlier in this blog, eg Beam Trawl Survey: Variatie in vormen en kleuren // Variety in shapes and colours. Last week, we had another colourful catch (55°30'N; 000°30'W) when we caught many hermit crabs Pagurus prideaux with its symbiont anemone Calliactis palliata. The species have also recently been found in the Dutch Easter Scheldt for the first time.

Detail van de vangst // Detail picture of the catch

De vangst bevatte ook nog andere kleurrijke soorten, vooral zeesterren. Tijdens het sorteren en tellen daarvan ontstond het idee om de rijkdom van kleuren en vormen in een mozaiek weer te geven.

The catch also contained other colourful species, mainly starfish species. While sorting and counting creativity arose, which resulted in a mosaic of different species, clearly showing the brightness of the catch.

Mozaiek van een gedeelte van de vangst // Mosaic work of part of the catch: Aequipecten opercularis, Stichastrella rosea, Porania pulvillus, Hippasteria phrygiana, Pagurus pirdeaux, Calliactis palliata, Pecten maximus (credits: Michiel Dammers)

Routine//routine

De survey is de afgelopen weken soepel verlopen. Zo soepel dat er eigenlijk niets anders over te vertellen is dan dat we lekker in de routine zitten. De dagen bestaan uit: zoutgehalte en temperatuur van de waterkolom meten ('CTD-en'), vissen met de 8 meter boomkorren, vangst sorteren, tellen, meten, gehoorsteentjes verzamelen voor leeftijdsbepaling, gegevens invoeren. En dat vijf keer per dag.

The survey runs smoothly. The days pass in a routine form: water temperature and salinity measurements using a CTD, fishing with the 8 meter beam trawl, sorting, measuring, counting the catch, collecting otoliths for age reading, data entry. Five times a day.

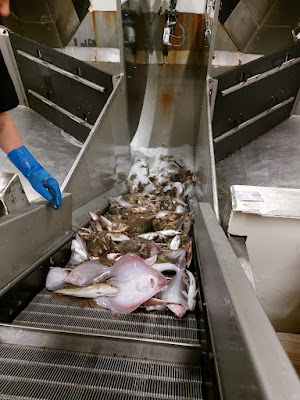

De vangst van stuurboord op de opvoerband //
Starboard side catch on its way to sorting

Voorafgaand aan de tweede trek vissen we ook nog met een twee meter boomkor met fijne maaswijdte, waar we kleinere beesten in vangen dan in het standaard vistuig. Dit net is in 1999, 2000, 2003 en 2004 in projecten gebruikt (zie MAFCONS (vliz.be)) om de biodiversiteit van de Noordzee in kaart te brengen en we zetten met lage frequentie de tijdserie voort.

Before the second haul of the day we fish with a 2 meter beam trawl, to have a look at smaller macrozoobenthos. In 1999, 2000, 2003 and 2004 the gear has been used for EU projects (see MAFCONS (vliz.be)) to study biodiversity of the North Sea. We continue the timeseries with low intensity.

Sorteren van de vangst van de 2 meter kor //
 (credits: Sieto Verver)

De vangsten in de afgelopen week // Last week's catches

We visten de afgelopen week grotendeels ten noorden van 57°30'N, op 40-120 meter diepte. Het is een bijzonder gebied, waar veel verschillende soorten voorkomen. We vingen er, naast allerlei platvissoorten (schol, schar, lange schar, tongschar, witje, schurftis, dikrugtong en enkele tongen), ook bijvoorbeeld een leeg eikapsel van een vleet, een jonge vleet, en een zeewolf.

Last week, we fished mostly north of 57°30', at depths ranging from 40 to 120 m. It is an area with high species diversity. Apart from various flatfish species (plaice, dab. long rough dab, lemon sole, witch flounder, scaldfish, thickback sole, and some sole), we caught an empty egg case of Dipturus sp. (common skate), a juvenile common skate, and an Atlantic wolffish.

Eikapsel van de vleet // Egg case common skate

Jonge vleet // Juvenile common skate (Dipturus sp.)

Zeewolf // Atlantic wolffish

We vingen ook een aantal soorten die op het eerste gezicht op elkaar lijken, zoals de blauwpootzwemkrab en Macropipus tuberculatus. Wanneer je goed kijkt zie je duidelijk dat het rugschild anders van vorm is en de zwemvliezen aan het laatste paar poten anderes van kleur zijn, maar meestal hebben we dan heel veel exemplaren van één soort en daar moeten we dan die andere wel even tussenuit weten te halen.

We also caught some species that look similar at a first glance, such as the swimming crab species Liocarcinus depurator and Macropipus tuberculatus. When you have a closer look, the carapax is different, as is the colour of the last segment of the hind legs. Often, we have high numbers of one species and then we have to pick out just the one or two of another species.

Blauwpootzwemkrab (links) en Macropipus tuberculatus (rechts) //
Liocarcinus depurator (left) and Macropipus tuberculatus (right)

Op zaterdagochtend vingen we op de ondiepste locatie, op zandgrond voor de Schotse kust ongeveer 86 kilo schol 15-22 cm, 30 kilo schar 14-20 cm en heel veel afval; een vismand vol aan elke kant na 15 minuten vissen. Tussen het afval onder andere golfballen. Dat komt omdat de drie golfbanen van Aberdeen allemaal heel dicht bij zee liggen.

On Saturday morning, we caught on the shallowest station close to the coast 86 kilo plaincce 15-22 cm, 30 kilo dab 14-20 cm and a lot of litter; a fishing basket on each side, after 15 minutes fishing.

Ander onderzoek // Other research

Zoals al vaker geschreven doen we ook andere onderzoeken dan alleen de BTS wanneer we aan boord zijn. Afgelopen maandagavond deden we een trek van een uur om schollen te verzamelen voor onze collega's in het kader van het Joint Assessment Monitoring Programme voor contaminanten (vieze stoffen). Zie Beam Trawl Survey: Ander onderzoek aan boord//Other research on board

As written before, we also do other research on board during the BTS. Last Monday, we trawled for an hour to collect plaice for the Joint Assessment Programme on contaminants in marine fish. Our colleagues will analyse the fish. See also Beam Trawl Survey: Ander onderzoek aan boord//Other research on board

De planktonimager // The plankton imager

Sinds dit jaar verzamelen we heel veel informatie van zoöplankton. Dat zijn miniscuul kleine beestjes die in het water leven. Wanneer je die zou moeten verzamelen met een net kost dat heel veel tijd, maar sinds vorig jaar staat aan boord van de Tridens de Planktonimager. Dat is een apparaat waar zeewater doorheen stroomt (~34 liter per minuut) en waar dan automatisch foto's gemaakt worden van het plankton. We hoeven alleen de watertoevoer maar open te zetten en het apparaat en de computer aan te doen en we kunnen enorm veel informatie verzamelen terwijl we varen. De Planktonimager is aan boord gekomen omdat met de Tridens ook onderzoek gedaan wordt voor het programma Monitoring-Onderzoek-Natuurversterking-Soortbescherming (MONS) MONS Onderzoeks-en monitoringprogramma - Noordzeeloket. Omdat het weinig moeite is om het apparaat aan te zetten en te laten draaien en er heel veel informatie verzameld wordt, is dit goed in te passen tijdens de survey. De foto's worden opgeslagen op een schijf en die nemen we mee terug naar onze collega's aan de wal die de informatie verder verwerken.

Since 2024 we also collect information on zooplankton, very small animals that live in the water column. When we have to collect those with a net, the workload would be too high to do this during the BTS. Last year though, a plankonimager was installed on board Tridens, which creates pictures of zoöplankton in a water flow. The only thing we have to do is to open the water flow, and to turn on the planktonimager and the computer. We then collect information continuously while at sea. When we are back in port, we hand over the disk with data to our colleagues ashore, who will take care of it.

Visualisatie van de foto's die continu gemaakt worden //
Visualisation of the continuous stream of pictures

Het eerste deel zit er op // The first part is done

Het eerste deel van de boomkorsurvey zit er op. Ondanks alle tegenslag is het gelukt om bijna in alle kwadranten (de hokjes op de kaart) te vissen, en in de meeste gevallen ook nog het aantal trekken gedaan (de cijfers in de hokjes) dat gepland was. Dat was een flinke inspanning van zowel de bemanning als de onderzoekers aan boord. Het is fijn dat het gelukt is. In één kwadrant is niet gevist: 37F8. Het had teveel tijd gekost om daar nog te vissen na alle pech; dan zouden er andere plekken zijn afgevallen.

The first part of the BTS is done. Despite all misfortune we managed to fish almost in every rectangle, and almost everywhere conduct the number of trawl hauls planned (the numbers in the rectangles on the map). It took some effort from both ship's crew and scientific crew, but we managed.

De BTS planning voor week 31-33 // BTS planning for week 31-33

De gegevens van de vangsten hebben we nog niet op een rij kunnen zetten. In één van de trekken vingen we in elk geval 10 kortsnuitzeepaardjes. Op de foto kun je goed zien dat ze zich met hun staart ergens aan vast willen houden. Normaal gesproken grijpen ze zich vast aan zeegras of aan zeewieren, maar in dit geval aan elkaar.

We haven't been able yet to collate all data. In one haul we caught 10 short snouted seahorses. It is clear that they like to grab something with their tails -normally to sea grass or seaweed, but now each other.

Kortsnuitzeepaardjes // Short-snouted seahorses

Nog meer pech en een beetje mazzel // More bad luck and some luck

Normaal gesproken ziet het er zo uit wanneer we de netten uitzetten. Hierna wordt de kabel langzaam gevierd totdat het net aan de bodem staat en we vissen.

Normally, it looks like this when we set the net. After this, the net is slowly released till it reaches the sea floor, and then the actual fishing starts.

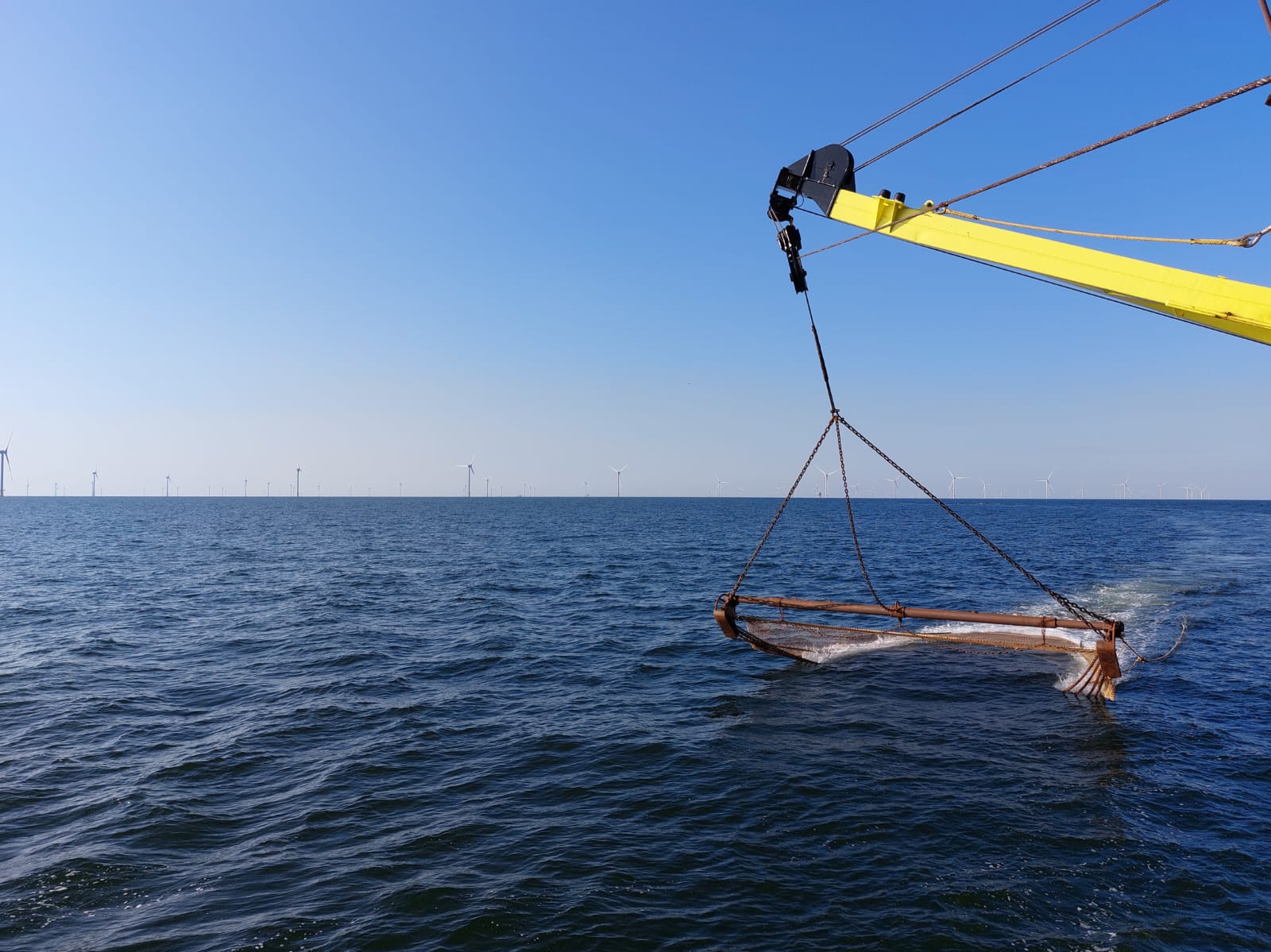

Normale situatie bij het uitzetten van het net // Normal view when setting the net

Vrijdagmiddag was er duidelijk iets mis (foto hieronder). Het hele tuig was er af gevallen, omdat de kabel geknapt was, dus alles lag op de bodem. Na pakweg zestien uur dreggen is het de bemanning gelukt om alles weer boven water te halen. Dat is een behoorlijke prestatie, want het vinden van een 8 meter boomkor lijkt het wel op het zoeken naar een speld in een hooiberg, zelfs als je ongeveer weet waar je die zou moeten zoeken.

On Friday afternoon something went wrong (see picture below): the cable broke and the gear went down all by itself. After 16 hours dredging the crew managed to haul in the gear. That is a real achievement, as an 8 meter beam trawl on the sea floor is a bit like a needle in a haystack, even when you know more or less where to look for it.

Alles is er af // All is gone (credits: Thomas Smith)

En zo eindigde week 2 van de survey. Week 3 begon beter: na een dag vissen liet 's nachts het noorderlicht zich zien.

And so, week 2 of the survey ended. Week 3 started better: after a day fishing northern lights appeared at the sky.

Noorderlicht boven zee // Northern lights at sea (credits: Thomas Smith)

Zand, water en pompen/Sand, water, and pumps

De eerste dagen visten we op de meest zuidelijke stations van het surveygebied (zuidelijkste ter hoogte van Zeeland). De vangsten varieerden, maar waren over het algemeen groot en gedomineerd door benthossoorten (krabben, zeesterren, schelpen, etc.): bijna 200 kilo zeeappels en 40 kilo zeesterren in de eerste trek, in de derde ruim 150 kilo slangsterren (Ophiura ophiura). De eerste poging om trek 4 uit te voeren leverde een kuub zeesterren in vijf minuten op, dus we deden de trek over op een andere locatie. Daar vingen we vervolgens heel veel zand met ruim 650 kilo piepjonge halfgeknotte strandschelpen (Spisula subtruncata). Ondanks de goede watervoorziening kregen we het zand niet goed weggespoeld uit de vangst, dus het uitzoeken was niet makkelijk. Vervelender was dat vervolgens de pompen om het water af te voeren, verstopt raakten. Terwijl de bemanning zich inspande om pompen te repareren en het zand en water af te voeren, verwerkten wij de vangst. Normaal gesproken doen we dat aan de lopende band, maar nu had de bemanning die nodig, dus gebruikten we een tafel op het visverwerkingsdek om het benthos  te sorteren en maten we de vis in het natte lab.

The first days we fished on the southermost stations of the survey (roughly off the coast of Zeeland). Catches varied, but were all quite large and dominated by invertebrates: almost 200 kilo of the green sea urchin (Psammechinus miliaris) and 40 kilo  of starfish in the first haul, in the third approximately 150 kilo of the serpent star Ophiura ophiura. The first try of haul 4 resulted in about 1 m³ of starfish (Asterias rubens) in five minutes of fishing, so we decided to give it another try a few miles away. There we caught lots of sand, with in it more than 650 kilo juvenile Spisula subtruncata. Despite the good facilities on board, it was difficult to get all the sand washed away, so sorting was difficult. Even more unpleasant was that the pumps that should get the water off the vessel, got clogged by the sand. While the crew spend a lot of time and effort to repair the pumps and get the water and the sand off the fish deck, we sorted the catch on different locations than we normally do (which is on the conveyor belt): we used a table on the fish deck to sort the invertebrates, and we measured the fish in the wet lab.

Zand en halfgeknotte strandschelpen //
Sand and juvenile Spisula subtrunctata

Veel zand op de lopende band //
Lots of sand on the conveyor belt

Een start met hobbels // A rough start

Op maandag 29 juli vertrok de Tridens voor de uitvoering van de Nederlandse boomkorsurvey van 2024. Netjes op tijd en met mooi weer. We deden een meting van temperatuur en zoutgehalte op verschillende dieptes in de waterkolom (CTD; conductivity and temperature at depth) en de boomkorren werden uitgezet. Dat ging gepaard met een boel lawaai. Wij stonden aan stuurboord en zagen niets, maar intussen was de bakboordgiek door de rem geschoten en lag op de reling. Gelukkig was er alleen materiële schade, de giek werd met slimme oplossingen van de bemanning weer verticaal gezet en we voeren terug naar Scheveningen om te zorgen dat hij goed gezekerd was en om de aansturing over te zetten zodat dit niet nog een keer kon gebeuren. Maandag aan het eind van de dag konden we weer vissen, met alleen stuurboord. Op dinsdag visten we met één vistuig (stuurboord) en gingen in de loop van de middag naar Scheveningen om de giek te laten controleren door een extern bedrijf, zodat we zeker wisten of we er veilig mee konden vissen. Toen dat allemaal goed was, stoomden we uit om woensdagochtend met frisse moed te kunnen gaan vissen.

Het instrument waarmee we temperatuur en zoutgehalte meten (de CTD) //
The instrument used for measuring temperature and conductivity at different depths (the CTD)

De giek is door de rem geschoten // The arm that went down too far

On Monday 29th July Tridens left the port of Scheveningen for the 2024 beam trawl survey. Nice weather, time of departure according to plan. We did a vertical measurement of conductivity and temperature in the water column (CTD), and the crew started setting the nets. It sounded pretty rough. We only had view on starboard side, which looked fine. But at portside, the arm had gone down because the breaks on the winch didn’t work. Luckily no one was injured. The arm was lifted vertically again, and anchored, and we went back to Scheveningen to make the situation safe again. After dinner, we were still able to carry out a haul, using only the starboard side. On Tuesday we only fished with starboard side, and went back to Scheveningen at the end of the afternoon to get the arm checked by an external company, to know if we could use it safely. As all was fine, we sailed out again, towards the station for Wednesday morning.

Dit had het moeten zijn // This is what it should be

Resultaten BTS 2023/Results BTS 2023

De boomkorsurvey 2024 is weer gestart, maar nu als eerste een korte presentatie van de resultaten van de survey van vorig jaar. Ondanks de slechte start in 2023 konden alle kwadranten (dus de hokjes op de kaart), bevist worden. In de zuidoostelijke Noordzee soms met minder trekken dan oorspronkelijk gepland, maar voor het gebruik van de surveygegevens is het belangrijker dat alle geplande kwadranten bevist worden dan het aantal trekken per kwadrant. Het liefst voeren we natuurlijk het volledige programma uit, maar technische problemen en weersomstandigheden horen simpelweg bij dit werk.

Although the 2024 beam trawl survey started last week, first an overview of some main results of the 2023 survey. Despite the unfortunate start we managed to cover all rectangles with at least one haul each. The number of hauls per rectangle in the souteastern North Sea was lower than originally planned. From a data user perspective it is more important to cover all rectangles than the number of hauls in a rectangle. Despite that, we prefer to carry out the survey according to plan, but we also realise that dealing with technical issues and meteorological conditions is part of the job.

Om enig idee te krijgen van de jaarklassterkte van schol en tong, berekenen we nadat de leeftijdaflezingen zijn gedaan indices voor het Nederlandse deel van de survey. Deze informatie verschilt van de informatie die in de bestandsschatting wordt gedaan, om drie redenen. Ten eerste worden in de bestandschatting de gegevens van de Belgische, Engelse en Duitse boomkorsurveys gecombineerd met die van de Nederlandse. Dit is cruciaal omdat de surveys verschillende gebieden bestrijken. Daarnaast wordt in de bestandsschattingen gebruik gemaakt van een model-gebaseerde berekening, die het combineren van verschillende surveys vergemakkelijkt en beter om kan gaan met missende informatie. De gegevens in deze blog zijn een rechttoe-rechtaan berekening van een gemiddelde. Tot slot worden in de bestandsschattingen ook nog gegevens van andere surveys meegenomen: voor schol de International bottom trawl survey in de Noordzee (NS-IBTS) en de Nederlandse Sole net survey (SNS) en voor tong de SNS en de internationale Demersal young fish survey (DYFS). Al met al zijn de hier gepresenteerde gegevens dus een voorlopig overzicht van resultaten van het Nederlandse deel van de BTS. De officiële en definitieve informatie is hier te vinden:

Advies schol in de Noordzee en Skagerrak: Plaice (Pleuronectes platessa) in Subarea 4 (North Sea) and Subdivision 20 (Skagerrak) (figshare.com)

Advies tong in de Noordzee: Sole (Solea solea) in Subarea 4 (North Sea) (figshare.com)

To get an idea of the year class strength of plaice and sole, we calculated indices for the Dutch part of the survey. It must be noted that these figures differ from the survey indices used in the stock assessments, for three reasons: first of all, in the stock assessment also the data from the Belgian, English, and German beam trawl surveys are taken into account, and treated as one dataset. Secondly, the calculation methodology is model-based, while the information in this blog is simply a calculation of averages. In a model-based approach the spatial differences can be taken into account, different fishing gears can be combined as long as there is some overlap in sampling area between the gears, and dealing with missing information is easier than in the calculation presented here. Last, information from other surveys is also used in the assessment: for plaice data from the International bottom trawl survey in the North Sea (NS-IBTS), and for sole the data from the Dutch Sole net survey (SNS). So, the results here can be interpreted as a preliminary overview of the results of the Dutch part of the beam trawl survey.

Advice plaice in the North Sea and Skagerrak: Plaice (Pleuronectes platessa) in Subarea 4 (North Sea) and Subdivision 20 (Skagerrak) (figshare.com)

Advice sole in the North Sea: Sole (Solea solea) in Subarea 4 (North Sea) (figshare.com)

In de Nederlandse BTS gegevens tot en met 2023 is voor tong is de sterke jaarklasse geboren in 2018 goed zichtbaar: als 1-jarige in 2019, als 2-jarige in 2020, etc. In 2023 valt deze jaarklasse in de 5+ groep.

In the data of the Dutch BTS until 2023 the strong year 2018 year class is clearly visible throughout all age groups. In 2023 this cohort falls in the 5+ group.

Index voor 1-, 2-, 3-, 4-jarige tong en tong van 5 jaar en ouder op basis van de bemonstering in de zuidoostelijke Noordzee en Duitse bocht; in aantallen per visuur. De rode horizontale lijn geeft het langjarig gemiddelde voor de jaarklasse weer. // Index for 1-4 year old sole, and sole of 5 years and older for the Dutch BTS 2023 in the southeastern North Sea, in numbers per hour fished. The read line reflects the long-term average of the years class.

Voor schol is goed te zien dat het zwaartepunt van de jonge (1-3 jarige) vis in de zuidoostelijke Noordzee en Duitse bocht ligt (linker figuren) en dat van de oudere vis in de centrale en westelijke Noordzee (figuren rechts). Dat is vooral zichtbaar in de schaalverdelingen van de grafieken. Het is in deze figuren minder makkelijk dan bij tong om sterkt jaarklasses te volgen omdat ze van het ene naar het andere gebied migreren wanneer ze ouder worden.

For plaice, the y-axes show that the young (1-3 year old) fish occurs mainly in the southeastern North Sea and German Bight, and that the older fish lives mainly in the central and western North Sea. Cohort tracking is more difficult using these graphs,  as the fish migrates from the one to the other area throughout its life-time.

Index voor 1-, 2-, 3-, 4-jarige schol en schol van 5 jaar en ouder op basis van de bemonstering in de zuidoostelijke Noordzee en Duitse bocht (links), en voor de bemonstering in de centrale en westelijke Noordzee (rechts); in aantallen per visuur. De rode horizontale lijn geeft het langjarig gemiddelde voor de jaarklasse weer. // Index for 1-4 year old plaice, and plaice of 5 years and older for the Dutch BTS 2023 in the southeastern North Sea (left) and the central and westerly North Sea (right), in numbers per hour fished. The read line reflects the long-term average of the year class.
